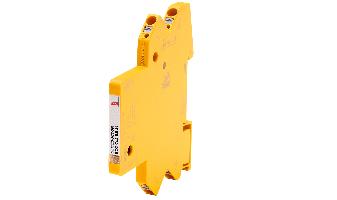

BCOCL2BE24 - BLITZDUCTOR PARA SINAIS 2 CANAIS 24V TIPO 1 927924


BCO CL2 BE 24
DPS desenvolvido para aplicação e proteção em sistemas de dados.
  • Proteção de 2 canais
  • Modelo compacto, com 6 mm de espessura
  • Conexões tipo Push-in
  • Indicador de Status
  • Referência de potencial comum entre interfaces desbalanceadas

CÓDIGO: 1080236

BCOCL2BE24 - BLITZDUCTOR PARA SINAIS 2 CANAIS 24V TIPO 1 927924

UN. PC

Informação Técnica

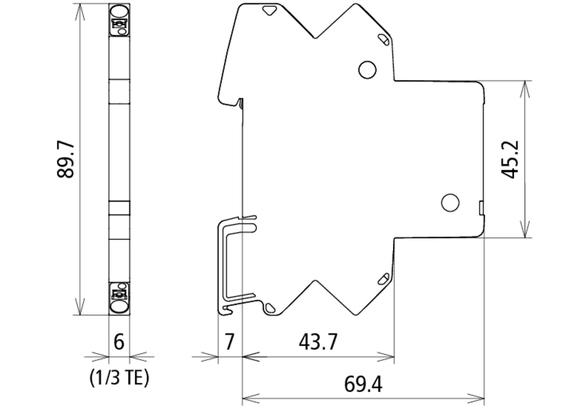

Desenhos Técnicos
ID24271
Código927924
ModeloBCO CL2 BE 24
Tensão Nominal (UN )24 V
Tensão máxima de operação continua (d.c.) (UC )33 V
Tensão máxima de operação continua (a.c.) (UC )23.3 V
Corrente Nominal a 70 °C (IL )0.75 A
D1 Corrente de impulso total do raio (10/350 µs) (Iimp )3 kA
D1 Corrente de impulso do raio (10/350 µs) por linha (Iimp )1.5 kA
C2 Corrente Nominal de descarga total (8/20 µs) (In )10 kA
C2 Corrente de descarga nominal (8/20 µs) por linha (In )5 kA
Nivel de proteção Linha-Linha para In C2 (Up )= 90 V
Nivel de proteção Linha-PG para In C2 (Up )= 75 V
Nivel de proteção Linha-Linha para In C1 (Up )= 90 V
Nivel de proteção Linha-Linha para In C1 (Up )= 75 V
Nivel de proteção Linha-Linha para 1 kV/µs C3 (Up )= 85 V
Nivel de proteção Linha-Linha para 1 kV/µs C3 (UP )= 45 V
Resistência em série por linha1 ohms
Frequência de corte linha-linha (fG )3.4 MHz
Seção do condutor de conexão (sólido)0.2-2.5 mm2
Seção do condutor de conexão (flexivel)0.2-2.5 mm2
Dados técnicos adicionais:
? Máxima corrente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (Imax )20 kA
? Corrente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]10 kA (10x)
? Nivel de proteção linha-PG a 1 kV/µs C3 depois de aplicada Imax (Up )= 45 V
