Com um design moderno e excelente desempenho, as Fontes de Alimentação Chaveadas Padrão Europeu, oferecem uma variedade de modelos para atender diversos valores de tensões e correntes na saída.
Entre as principais características técnicas destaque para o Filtro de Entrada EMI e sistemas de proteção de curto circuito, aquecimento e sobretensão, com rearme automático. Incorpora bornes frontais com contatos protegidos e fixação em trilhos DIN.
Trata-se de produtos que conquistaram a preferência dos Fabricantes de Máquinas, Montadores de Painéis Elétricos e Integradores de Sistemas pela montagem em caixas metálicas fechadas, por serem leves, compactas e possuírem a melhor relação custo x benefício.
CÓDIGO: 1050046

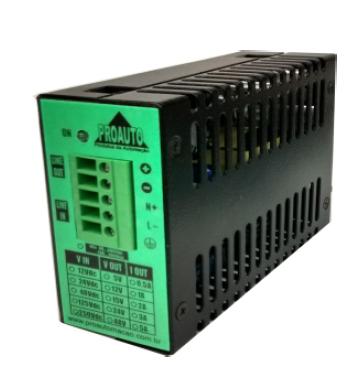

S-12-03 FONTE CHAVEADA 110/220VAC - 12VDC / 3A / 36W
UN. PC
|
TENSÃO DE ENTRADA NOMINAL |
85...264Vca - 120...375Vcc |
|
LIMITES DE TENSÃO DE ENTRADA |
+/- 10% |
|
CORRENTE IN RUSH MÁXIMO |
20A (110V) - 40A (220V) |
|
FREQUÊNCIA DE ENTRADA |
47 à 63 Hz |
|
ISOLAÇÃO ENTRADA/SAÍDA |
3 KV |
|
MAXIMA DISSIPAÇÃO DE POTÊNCIA |
0,65 W (0% DE CARGA) / 13,3 W (100% DE CARGA) |
|
FUGA DE CORRENTE |
< 0,25mA (264Vac) |
|
TENSÃO DE SAÍDA |
24 Vdc |
|
RANGE AJUSTE TENSÃO DE SAÍDA |
22-28 Vdc |
|
AJUSTE TENSÃO DE SAÍDA |
Trimpot |
|
CORRENTE DE SAÍDA |
5A |
|
POTÊNCIA MÁXIMA DE SAÍDA |
120 W |
|
RELÉ CONTATO DC OK |
Não |
|
RIPPLE + RUÍDO |
< 0.2% |
|
REGULAÇÃO DE CARGA |
< 1% |
|
REGULAÇÃO DE LINHA |
< 0.5% |
|
RENDIMENTO TÍPICO |
85% (110Vac) 88% (220Vac) |
|
TEMPERATURA DE OPERAÇÃO |
-22 à +70°C |
|
UMIDADE |
5 à 95% - Sem Condensação |
|
ALTITUDE |
0 à 5000 Metros |
|
MTBF |
> 700.000 hrs (Ta: 25°C) |
|
FILTRO DE ENTRADA EMI |
Sim |
|
PROTEÇÃO CONTRA CURTO-CIRCUITO |
Sim |
|
PROTEÇÃO CONTRA SOBRETENSÃO |
Sim |
|
PROTEÇÃO CONTRA SUPERAQUECIMENTO |
Sim |
|
LED DE SINALIZAÇÃO |
Sim |
|
REARME AUTOMÁTICO |
Sim |
|
RESFRIAMENTO |
Convecão Natural |
|
CONEXÕES |
Bornes Frontais |
|
FIXAÇÃO |
Trilho DIN |
|
PESO |
540 g |
|
DIMENSÕES (L x A x C) |
38 x 78 x 122 mm |
|
INVÓLUCRO |
Caixa metálica |
|
CLASSE DE PROTEÇÃO |
IP - 20 |
