EDS441-L-4 0,2…1MA, AC 2MA…1A – B91080205

VEJA SEU
ORÇAMENTO

EDS441-L-4 0,2...1MA, AC 2MA...1A - B91080205

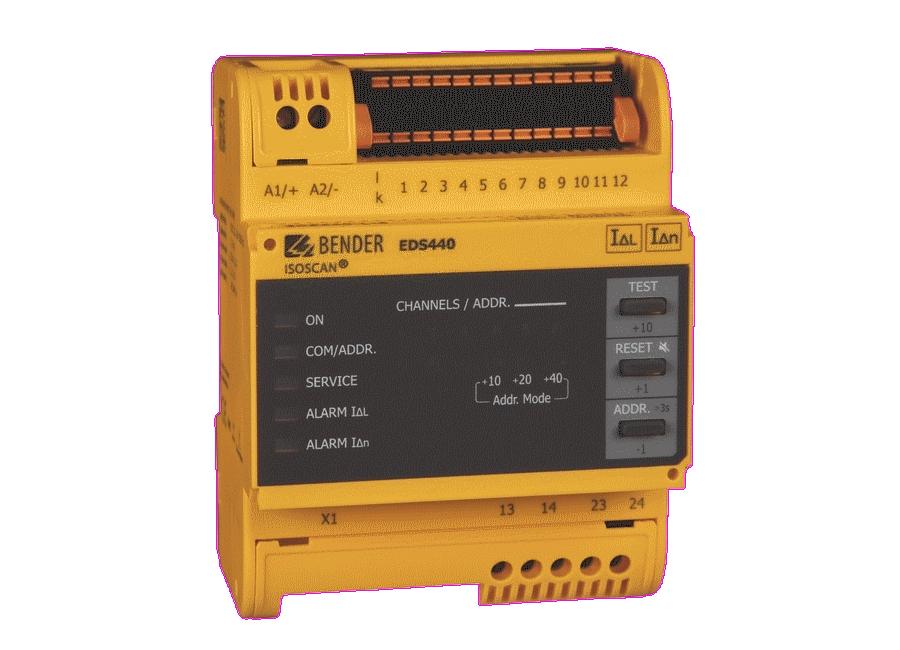

ISOSCAN - EDS441-L-4

O Localizador de Falhas de Isolamento é utilizado em conjunto com a linha ISOMETER, para localizar o circuito onde ocorreu a falha em sistemas IT. Após o equipamento de supervisão acusar uma falha, o localizador, através de transformadores de corrente, realiza a medição da corrente injetada e consegue identificar o circuito com falha.

Aplicável em qualquer tipo de sistema IT.
Possui 12 canais para medição.
Pode ser interligado até 50 localizadores no mesmo circuito.
Aceita todos os tipos de transformadores de corrente.
Comunicação via RS-485 ou Modbus RTU

CÓDIGO: 1120156

EDS441-L-4 0,2...1MA, AC 2MA...1A - B91080205

UN. PC

OUTROS MODELOS

DOWNLOADS

Informação Técnica

Desenhos Técnicos

Código	B91080205
Modelo	EDS441-L-4
Modo de operação	Operação continua
Indice de proteção interna	IP 40
Indice de proteção dos terminais	IP 20
Montagem	Trilho DIN
Material do invólucro	Policarbonato
Dimensões	72 x 93 x 63 mm
Peso	242 g
Temperatura de operação	-25 a 55 °C
Alimentação	AC/DC 24 a 240 V
Consumo em 50 Hz	4 W
Frequência de Operação	50 a 400 Hz
Tensão nominal	AC 0 a 230 V / DC 0 a 220 V
Frequência nominal	16,7 a 1000 Hz
Corrente de Resposta para localização	0.2 a 1 mA
Corrente de Resposta para medição	100 mA a 1 A
Resistência Interna	1,5 kO
Tempo de resposta	6 s
Corrente de medição para localização de Falhas	0,15 a 5 mA
Corrente de medição para localização de Corrente	100 mA a 2 A
Entradas digitais	2
Saídas digitais	1
Comunicação	RS-485/BS bus/Modbus RTU
