CÓDIGO: 2190056

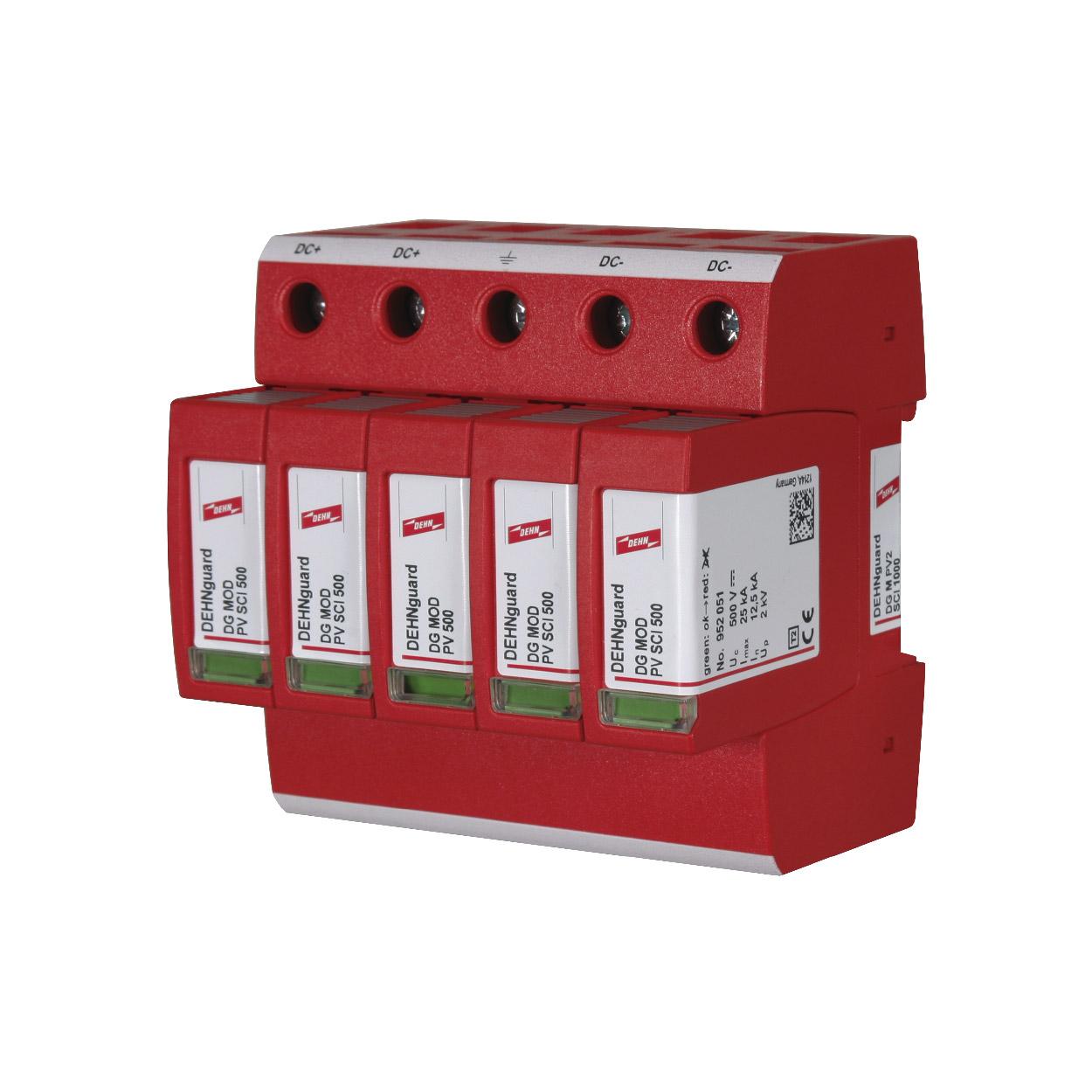

DGMPV2SCI1000 - PROT. CONTRA SOBRETEN. P/ 2 STRINGS PC SCI 952514
UN. PC

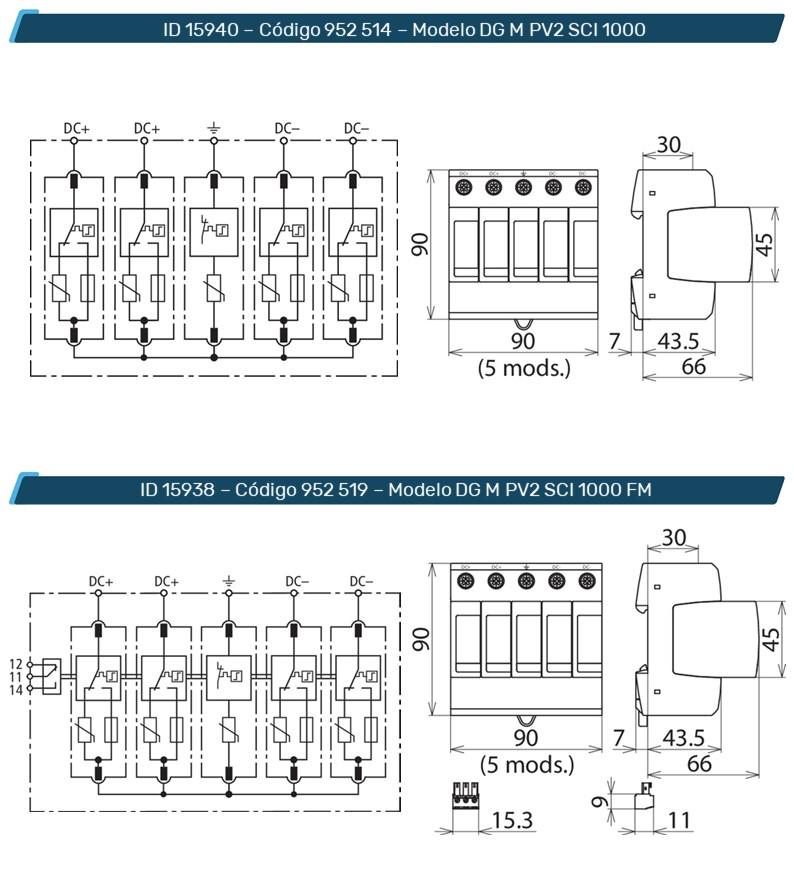

| ID | 15940 | 15938 |
| Código | 952 514 | 952 519 |
| Modelo | DG M PV2 SCI 1000 | DG M PV2 SCI 1000 FM |
| Tipo do DPS de acordo com EN 61643-11 / IEC 61643-11 | tipo 2 | |
| Coordenação de energia com terminais do equipamento (= 10 m) | tipo 2 + tipo 3 | |
| Tensão Máxima FV (UCPV ) | 1000 V | |
| Nível de corrente de curto-circuito (ISCPV) | 10 kA | |
| Corrente Total de Descarga (8/20 µs) (Itotal ) | 40 kA | |
| Corrente de descarga nominal (8/20 µs) [(DC+/DC-) --> PE] (In ) | 12,5 kA | |
| Corrente de descarga máxima (8/20 µs) [(DC+/DC-) --> PE] (Imax ) | 25 kA | |
| Nível de proteção (UP ) | = 4 kV | |
| Nível de proteção a 5 kA (UP ) | = 3,5 kV | |
| Tempo de resposta (tA ) | = 25 ns | |
| Temperatura de operação (TU ) | -40 °C ... +80 °C | |
| Estado de operação / indicação de falha | verde / vermelho | |
| Número de portas | 1 | |
| Seção dos condutores de conexão (min. ) | 1,5 mm2 solido / flexível | |
| Seção dos condutores de conexão (max. ) | 35 mm2 semirrígido / 25 mm2 flexível | |
| Para montagem em | trilho DIN 35 mm | |
| Material do invólucro | termoplástico, vermelho, UL 94 V-0 | |
| Local de instalação | instalação interna | |
| Aprovações | KEMA, UL | |
| Tipo de contato de sinalização remota | - | contato reversível |
| Capacidade de chaveamento (c.a.) | - | 250 V / 0,5 A |
| Capacidade de chaveamento (c.c) | - | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Seção dos condutores de conexão do contato de sinal (max. ) | - | 1,5 mm2 solido / flexível |
