Série de fontes AC-DC que apresentam soluções ecológicas e econômicas para montagem padrão trilho DIN. Os produtos oferecem um alto nível de estabilidade e imunidade a ruídos para equipamentos de controle industrial, máquinas e outros equipamentos industriais, além de poderem trabalhar em ambientes hostis. Essas fontes AC-DC têm um design extremamente compacto para economia de espaço tendo como bom desempenho EMC, em conformidade com os padrões internacionais IEC / EN / UL62368, UL61010, UL508 para EMC e segurança.
Tensão de entrada universal 85 - 264 VCA ou 120 - 370 VCC, aceitando entrada AC ou DC (alimentação no mesmo terminal) com faixa de temperatura ambiente operacional: -30 ºC a + 70 ºC com alta eficiência, alta confiabilidade, integração da função DC, função PFC ativa integrada com LED indicador para ligar Proteção contra curto-circuito de saída, sobrecorrente, sobretensão, superaquecimento Segurança de acordo com IEC / EN / UL62368, UL61010, UL508
CÓDIGO: 1052052

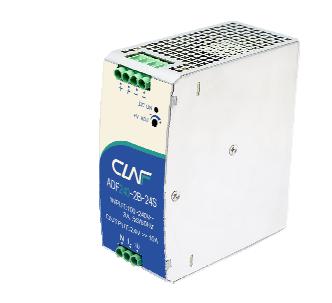

ADF240-2B-24S - FONTE ADF LINE - 85-264VAC/120-370VDC- 24VDC / 10A / 240W
UN. PC
| TENSÃO DE ENTRADA NOMINAL | 85...264Vca - 120...370Vcc |
| LIMITES DE TENSÃO DE ENTRADA | +/- 10% |
| CORRENTE IN RUSH MÁXIMO | 15A (110V) - 30A (220V) |
| FREQUÊNCIA DE ENTRADA | 47 à 63 Hz |
| ISOLAÇÃO ENTRADA/SAÍDA | 3 KV |
| FUGA DE CORRENTE | < 0,5mA (264Vac) |
| TENSÃO DE SAÍDA | 24 VDC |
| RANGE AJUSTE TENSÃO DE SAÍDA | 24-28 VDC |
| AJUSTE TENSÃO DE SAÍDA | Trimpot |
| CORRENTE DE SAÍDA | 10A |
| POTÊNCIA MÁXIMA DE SAÍDA | 240 W |
| RELÉ CONTATO DC OK | Não |
| RIPPLE + RUÍDO | 75 - 150 mV |
| REGULAÇÃO DE CARGA | < 1% |
| REGULAÇÃO DE LINHA | < 0.5% |
| EFICIÊNCIA | 94% (230Vac) |
| TEMPERATURA DE OPERAÇÃO | -40 à +70°C |
| UMIDADE | 5 à 95% - Sem Condensação |
| ALTITUDE | 0 à 2000 Metros |
| MTBF | > 300.000 hrs (Ta: 25°C) |
| FILTRO DE ENTRADA EMI | Sim |
| PROTEÇÃO CONTRA CURTO-CIRCUITO | Sim |
| PROTEÇÃO CONTRA SOBRETENSÃO | Sim |
| PROTEÇÃO CONTRA SUPERAQUECIMENTO | Sim |
| LED DE SINALIZAÇÃO | Sim |
| REARME AUTOMÁTICO | Sim |
| RESFRIAMENTO | Convecção Natural |
| CONEXÕES | Bornes Frontais |
| CONEXÕES (CABOS) | AWG 28-10 - Entrada / AWG 28-10 - Saída |
| FIXAÇÃO | Trilho DIN |
| PESO | 0,6 Kg |
| DIMENSÕES (L x A x C) | 54 x 124 x 110 mm |
| INVÓLUCRO | Caixa metálica |
| CLASSE DE PROTEÇÃO | IP - 20 |
