AD75
AD é uma série de fontes AC-DC que apresenta uma solução ecológica e econômica para montagem padrão trilho DIN. Os produtos oferecem um alto nível de estabilidade e imunidade a ruídos para equipamentos de controle industrial, máquinas e outros equipamentos industriais, além de poderem trabalhar em ambientes hostis. Essas fontes AC-DC têm um design extremamente compacto para economia de espaço, tendo bom desempenho EMC, em conformidade com os padrões internacionais IEC / EN / UL62368, UL61010 para EMC e segurança.
Tensão de entrada universal 85 - 264 VCA ou 120 - 370 VCC, aceitando entrada AC ou DC (alimentação no mesmo terminal) com faixa de temperatura ambiente operacional: -20 ºC a + 60 ºC, alta eficiência, alta confiabilidade, teste de isolamento de entrada e saída de 4000VAC, baixo ripple e ruído.
Tem design ultrafino com largura de 36mm, adequado para instalação em espaços estreitos com proteção contra curto-circuito de saída, sobrecorrente, sobretensão, superaquecimento Segurança de acordo com IEC / EN / UL62368, UL61010, UL508.
CÓDIGO: 1052055

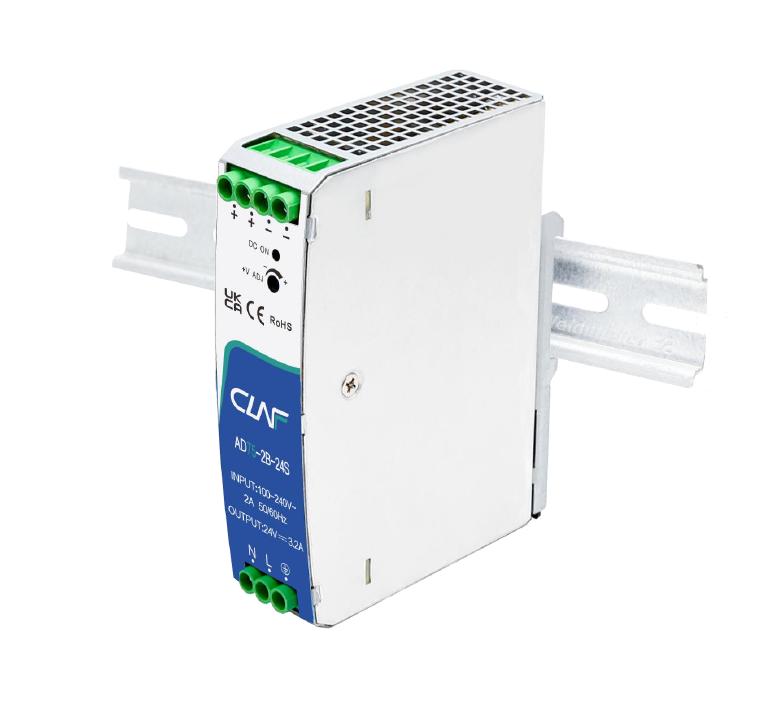

AD75-2B-24S - FONTE AD LINE - 85-264VAC/120-370VDC- 24VDC / 3,2A / 75W
UN. PC
| TENSÃO DE ENTRADA NOMINAL | 90...264Vca - 120...370Vcc |
| LIMITES DE TENSÃO DE ENTRADA | +/- 10% |
| CORRENTE IN RUSH MÁXIMO | 25A (110V) - 45A (220V) |
| FREQUÊNCIA DE ENTRADA | 47 à 63 Hz |
| ISOLAÇÃO ENTRADA/SAÍDA | 4 KV |
| FUGA DE CORRENTE | < 0,5mA (264Vac) |
| TENSÃO DE SAÍDA | 24 VDC |
| RANGE AJUSTE TENSÃO DE SAÍDA | 24-28 VDC |
| AJUSTE TENSÃO DE SAÍDA | Sim |
| CORRENTE DE SAÍDA | 3,2A |
| POTÊNCIA MÁXIMA DE SAÍDA | 76,8 W |
| RELÉ CONTATO DC OK | Não |
| RIPPLE + RUÍDO | 120 mV |
| REGULAÇÃO DE CARGA | < 1% |
| REGULAÇÃO DE LINHA | < 0.5% |
| EFICIÊNCIA | 89% (230Vac) |
| TEMPERATURA DE OPERAÇÃO | -30 à +70°C |
| UMIDADE | 20 à 90% - Sem Condensação |
| ALTITUDE | 0 à 2000 Metros |
| MTBF | > 300.000 hrs (Ta: 25°C) |
| FILTRO DE ENTRADA EMI | Sim |
| PROTEÇÃO CONTRA CURTO-CIRCUITO | Sim |
| PROTEÇÃO CONTRA SOBRETENSÃO | Sim |
| PROTEÇÃO CONTRA SUPERAQUECIMENTO | Sim |
| LED DE SINALIZAÇÃO | Sim |
| REARME AUTOMÁTICO | Sim |
| RESFRIAMENTO | Convecção Natural |
| CONEXÕES | Bornes Frontais |
| CONEXÕES (CABOS) | AWG 26-10 - Entrada AWG 26-10 - Saída |
| FIXAÇÃO | Trilho DIN |
| PESO | 0,35 Kg |
| DIMENSÕES (L x A x C) | 32 x 125 x 87,5 mm |
| INVÓLUCRO | Caixa metálica |
| CLASSE DE PROTEÇÃO | IP - 20 |
