Fabricante

Inovance

Série

ISMG1

Modelo

ISMG1-14D15CD-A334FA-INT

Tipo de equipamento

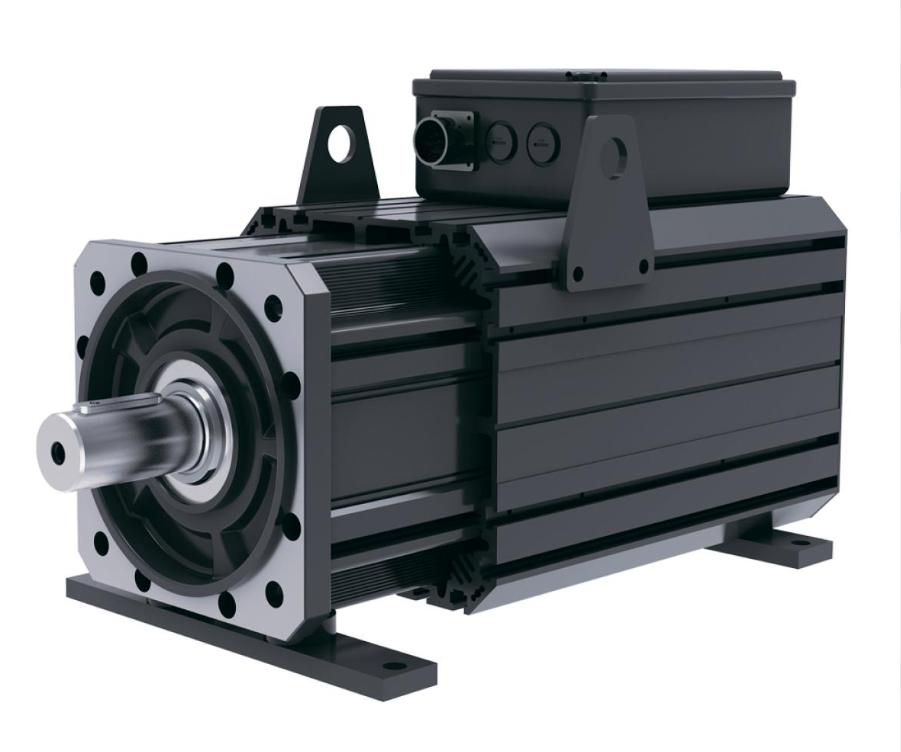

Servo motor AC trifásico de ímãs permanentes

Tensão nominal

380 V

Frequência nominal

100 Hz

Potência nominal (S1)

11,8 kW

Potência nominal (S4)

14,1 kW

Rotação nominal

1.500 rpm

Freio eletromagnético

Sim, integrado

Sistema de refrigeração

Ventilação forçada independente

Torque nominal (S1)

75 Nm

Torque nominal (S4)

90 Nm

Torque máximo

203 Nm

Corrente nominal (S1)

24,4 A

Corrente nominal (S4)

29,2 A

Corrente máxima

68,3 A

Velocidade máxima com enfraquecimento de campo

2.500 rpm

Velocidade máxima sem enfraquecimento de campo

1.800 rpm

Constante de torque a 20 °C

3,07 Nm/A

Eficiência no ponto nominal

92%

Momento de inércia do rotor

90 kg·cm²

Encoder

Absoluto multivoltas de 23 bits

Freio eletromagnético

Integrado ? versão A334FA

Alimentação do freio

24 V DC

Torque de retenção do freio

150 Nm

Monitoramento térmico

Sensores PTC e KTY

Tipo de eixo

Eixo sólido com chaveta

Vedação do eixo

Retentor de óleo

Refrigeração

Ventilador independente

Tamanho da carcaça

200 × 200 mm

Grau de proteção

IP54

Classe de isolamento

F

Comprimento L

518 mm

Distância K entre pés de montagem

436 mm

Peso

59,9 kg

Montagem

Flange; pés de montagem conforme configuração

Chaveta padrão

12 × 8 × 56 mm

Temperatura ambiente de operação

0 °C a +40 °C
