O servodrive da série IS580, uma evolução tecnológica da série IS300, foi desenvolvido para o controle vetorial de alto desempenho de motores síncronos de ímã permanente (PMSM). Com tecnologia avançada de controle vetorial, o equipamento é especialmente otimizado para o controle de processos em máquinas de moldagem por injeção, incluindo o controle da velocidade de injeção e a precisão na manutenção da pressão.
O servodrive também oferece controle estável quando utilizado em conjunto com controladores de máquinas injetoras. Possui funções de comunicação via barramento, ferramenta de software para monitoramento e suporte a diferentes tipos de encoder, proporcionando diversas funcionalidades e desempenho estável e confiável.
É indicado para aplicações industriais como moldagem de plásticos, extrusão de tubos, fabricação de calçados, produção de borracha e moldagem de metais por injeção.
Em comparação com a série IS300, a série IS580 apresenta melhor desempenho no controle da pressão hidráulica, resposta mais rápida às variações de pressão e velocidade, menores oscilações em regime permanente e dimensões mais compactas.
CÓDIGO: 1062660

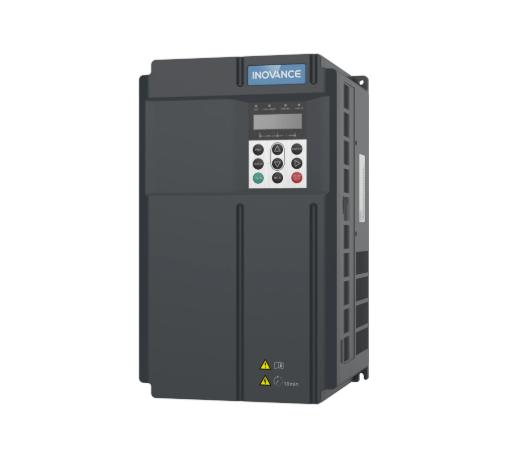

[1062660]IS580T040 - R1-INT - HYDRAULIC SERVO DRIVE - 22kW - 380/480V TRIF
UN. PC
|
Especificações Gerais |
Valor |
|---|---|
|
Classe de tensão |
Trifásico 380?480 VCA |
|
Potência |
22 kW |
|
Corrente de entrada |
59 A |
|
Corrente de saída |
45 A |
|
Dimensões |
350 × 210 × 193,4 mm |
|
Funções |
Valor |
|
Modo de controle |
V/f / SVC / FVC |
|
Frequência máxima de saída |
300 Hz (ajustável por parâmetro) |
|
Função de segurança |
Não |
|
Motor síncrono |
Sim |
|
Motor assíncrono |
Não |
|
Motor de relutância |
Não |
|
Controle de tensão mecânica |
Não |
|
Função de posicionamento |
Sim |
|
Sincronização de velocidade |
Sim |
|
Sincronização de posição |
Não |
|
Distribuição de carga |
Não |
|
Droop control |
Não |
|
Sensor de temperatura do motor |
Interface CN1: PTC / KTY |
|
Power dip ride-through |
Não |
|
Electromagnetic shorting |
Não |
|
Frenagem |
Não |
|
Full Closed-loop |
Não |
|
Programação livre |
Não |
|
Alimentação de 24 V separada |
Sim |
|
Desempenho |
Valor |
|
Tipo de operação do inversor |
Dois quadrantes |
|
Precisão de estabilidade de velocidade |
FVC: ±0,02% / SVC: ±0,5% |
|
Precisão do controle de torque |
FVC: ±3% / SVC: ±5% acima de 10 Hz |
|
Torque de partida |
0 Hz / 180% (FVC); 0,25 Hz / 150% (SVC) |
|
Capacidade de sobrecarga |
150% da corrente nominal por 60 s |
|
Frequência de chaveamento |
2,0?8,0 kHz (ajustada automaticamente conforme a carga) |
|
Especificações das Portas |
Valor |
|
Entradas digitais (DI) |
5 |
|
Entradas digitais de alta velocidade (HDI) |
Não |
|
Saídas digitais (DO) |
1 |
|
Saídas digitais de alta velocidade (HDO) |
Não |
|
Entradas/saídas digitais configuráveis (DIO) |
Não |
|
Saídas a relé (RELAY) |
2 |
|
Entradas analógicas (AI) |
3 |
|
Saídas analógicas (AO) |
2 |
|
Saída de +24 V |
1 |
|
Saída de +10 V |
1 |
|
Unidade de frenagem (B) |
Integrada |
|
Terminais positivo/negativo do barramento CC |
Sim |
|
Reator CC (-T) |
Não |
|
Reator de saída CA (-L) |
Opcional |
|
Número de slots para placas de expansão |
1 |
|
Tipos de Comunicação |
Valor |
|
EtherCAT |
Placa de expansão S58-ETH-CAT |
|
EtherNet/IP |
Não |
|
PROFINET |
Placa de expansão MD500-PN1 |
|
PROFIBUS-DP |
Placa de expansão MD38DP2 |
|
Modbus-TCP |
Não |
|
Modbus-ASCII |
Não |
|
Modbus-RTU |
Placa de expansão MD38TX1 |
|
CANopen |
Placa de expansão MD38CAN1 |
|
CANlink |
Sim |
|
VARAN |
Não |
