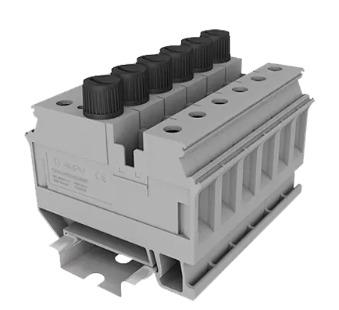

O SUPU TU10-NF-5X20 é um borne (bloco de terminais) porta-fusível de nível único com conexão por parafuso, projetado para fixação em trilho DIN (TS 35). Desenvolvido para acomodar fusíveis de vidro ou cerâmica no padrão 5x20 mm, este modelo não possui indicador LED (NF - No Fuse LED/No Fuse Indicator), oferecendo uma solução simples, segura e altamente confiável para proteção contra sobrecorrentes e curto-circuitos em painéis elétricos.
CÓDIGO: 1018023
[1018023]TU10-NF(5X20) BORNE FUSÍVEL PARA CABOS 10MM
UN. PC
| Parâmetro | Valor |
| SUPU ID |
TU10-NF(5X20)
|
| Largura |
12 mm
|
| Número de níveis |
1
|
| Número de conexões |
2
|
| Método de conexão |
Conexão por parafuso
|
| Grau de proteção |
IP20
|
| Material isolante |
PA66
|
| Grupo de material isolante |
I
|
| Material de contato |
Liga de cobre
|
| Revestimento do contato |
Estanhado
|
| Temperatura ambiente (operação) |
-40 ¿ ~ 105 ¿
|
| Temperatura ambiente (montagem) |
-5 ¿ ~ 70 ¿
|
| Temperatura ambiente (armazenamento) |
-25 ¿ ~ 60 ¿
|
| Umidade permitida (armazenamento/transporte) |
30% ~ 70%
|
| Tipo de produto |
Borne com fusível (Terminal block with fuse)
|
| Corrente nominal IEC |
6,3 A
|
| Tensão nominal IEC |
800 V
|
| Categoria de sobretensão |
III
|
| Grau de poluição |
3
|
| Tensão de surto nominal |
8 kV
|
| Corrente nominal UL |
6,3 A
|
| Tensão nominal UL |
600 V
|
| Seção transversal do condutor rígido |
1,5-10 mm²
|
| Seção transversal do condutor flexível |
1,5-10 mm²
|
| Seção transversal do condutor flexível, com terminal |
1,5-10 mm²
|
| Especificação do parafuso de trava |
M4
|
| Torque do parafuso de trava |
1,2 N.m
|
| Especificação do parafuso de fixação |
/
|
| Torque do parafuso de fixação |
/
|
| Comprimento de decapagem |
10 mm
|
| Grupo de uso |
B/C
|
| Bitola nominal |
22-6 AWG
|
| Corrente nominal UL |
6,3 A
|
| Tensão nominal UL |
600 V
|
