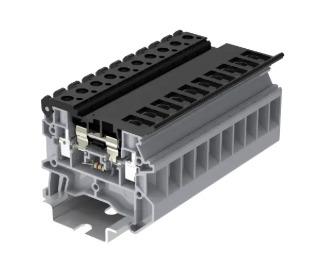

O SUPU TU4-HESILED-GY é um borne porta-fusível (fuse terminal block) com indicação por LED, projetado para montagem em trilho DIN (TS 35). Ele combina a função de seccionamento por fusível tipo cartucho com sinalização visual de estado, garantindo proteção contra sobrecorrentes e curto-circuitos em painéis de comando e automação industrial.
CÓDIGO: 1018022
[1018022]TU4-HESILED220-GY BORNE FUSÍVEL COM LED 220V
UN. PC
| Parâmetro | Valor |
| SUPU ID |
TU4-HESILEDXX-GY
|
| Largura |
8,2 mm
|
| Número de níveis |
1
|
| Número de conexões |
2
|
| Método de conexão |
Conexão por parafuso
|
| Grau de proteção |
IP20
|
| Material isolante |
PA66
|
| Grupo de material isolante |
I
|
| Material de contato |
Liga de cobre
|
| Revestimento do contato |
Estanhado
|
| Temperatura ambiente (operação) |
-40 ¿ ~ 105 ¿
|
| Temperatura ambiente (montagem) |
-5 ¿ ~ 70 ¿
|
| Temperatura ambiente (armazenamento) |
-25 ¿ ~ 60 ¿
|
| Umidade permitida (armazenamento/transporte) |
30% ~ 70%
|
| Tipo de produto |
Borne com diodo
|
| Corrente nominal IEC |
12 A
|
| Tensão nominal IEC |
800 V
|
| Categoria de sobretensão |
III
|
| Grau de poluição |
3
|
| Tensão de surto nominal |
6 kV
|
| Corrente nominal UL |
12A/12A
|
| Tensão nominal UL |
600V/600V
|
| Seção transversal do condutor rígido |
0,2-6 mm²
|
| Seção transversal do condutor flexível |
0,2-4 mm²
|
| Seção transversal do condutor flexível, com terminal |
0,2-4 mm²
|
| Especificação do parafuso de trava |
M3
|
| Torque do parafuso de trava |
0,5 N.m
|
| Especificação do parafuso de fixação |
/
|
| Torque do parafuso de fixação |
/
|
| Comprimento de decapagem |
8-10 mm
|
| Grupo de uso |
B/C
|
| Bitola nominal |
26-10 AWG
|
| Corrente nominal UL |
12A/12A
|
| Tensão nominal UL |
600V/600V
|
