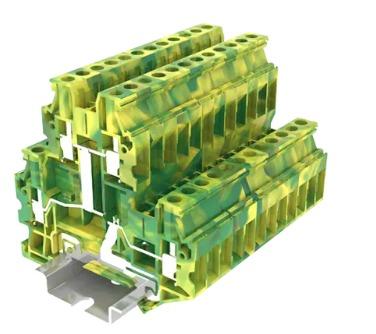

O SUPU TUD4-2-PE é um borne (bloco de terminais) de proteção aterrada (PE - Protective Earth) de 2 níveis com conexão por parafuso, projetado para fixação em trilho DIN (TS 35). Com capacidade para condutores de maior bitola (até 4 mm² flexível e 6 mm² rígido) e carcaça bicolor verde/amarela, ele realiza a equalização de potencial e o aterramento direto através do trilho metálico com alta eficiência e economia de espaço.
CÓDIGO: 1018018
[1018018]TUD4-2-PE BORNE TERRA DUPLO 4MM2
UN. PC
| Parâmetro | Valor |
| SUPU ID |
TUD4-2-PE
|
| Largura |
6,2 mm
|
| Número de níveis |
2
|
| Número de conexões |
4
|
| Método de conexão |
Conexão por parafuso
|
| Grau de proteção |
IP20
|
| Material isolante |
PA66
|
| Grupo de material isolante |
I
|
| Material de contato |
Liga de cobre
|
| Revestimento do contato |
Estanhado
|
| Temperatura ambiente (operação) |
-40 ¿ ~ 105 ¿
|
| Temperatura ambiente (montagem) |
-5 ¿ ~ 70 ¿
|
| Temperatura ambiente (armazenamento) |
-25 ¿ ~ 60 ¿
|
| Umidade permitida (armazenamento/transporte) |
30% ~ 70%
|
| Tipo de produto |
Borne de terra
|
| Corrente nominal IEC |
/
|
| Tensão nominal IEC |
800 V
|
| Categoria de sobretensão |
III
|
| Grau de poluição |
3
|
| Tensão de surto nominal |
8 kV
|
| Corrente nominal UL |
/
|
| Tensão nominal UL |
600 V
|
| Seção transversal do condutor rígido |
0,2-6 mm²
|
| Seção transversal do condutor flexível |
0,2-4 mm²
|
| Seção transversal do condutor flexível, com terminal |
0,2-4 mm²
|
| Especificação do parafuso de trava |
M3
|
| Torque do parafuso de trava |
0,5 N.m
|
| Especificação do parafuso de fixação |
/
|
| Torque do parafuso de fixação |
/
|
| Comprimento de decapagem |
9-11 mm
|
| Grupo de uso |
B/C
|
| Bitola nominal |
26-10 AWG
|
| Corrente nominal UL |
/
|
| Tensão nominal UL |
600 V
|
