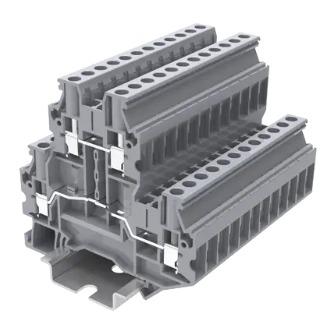

O SUPU TUD4-2-GY é um borne terminal de dois níveis (duplo andar) projetado para montagem em trilho DIN 35 mm. Ele permite acomodar até 4 conexões elétricas mantendo uma largura extremamente reduzida (6,2 mm), sendo ideal para otimização de espaço e alta densidade de fiação em painéis e quadros de comando.
CÓDIGO: 1018013
[1018013]TUD4-2-GY BORNE DUPLO PARAFUSO 4MM
UN. PC
| Parâmetro / Especificação | Valor |
| ID SUPU | TUD4-2-GY |
| Largura | 6,2 mm |
| Número de níveis | 2 |
| Número de conexões | 4 |
| Método de conexão | Conexão por parafuso |
| Grau de proteção | IP20 |
| Material isolante | PA66 |
| Grupo de material isolante | I |
| Material do contato | Liga de cobre (Copper alloy) |
| Revestimento do contato | Estanhado (Sn, Plated) |
| Temperatura ambiente (operação) | -40 °C ~ 105 °C |
| Temperatura ambiente (montagem) | -5 °C ~ 70 °C |
| Temperatura ambiente (armazenamento) | -25 °C ~ 60 °C |
| Umidade permitida (armazenamento/transporte) | 30% ~ 70% |
| Tipo de produto | Bloco terminal de entrada lateral (Side-entry) |
| Corrente nominal IEC | 32 A |
| Tensão nominal IEC | 800 V |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| Tensão de surto nominal | 8 kV |
| Corrente nominal UL | 30 A |
| Tensão nominal UL | 600 V |
| Seção transversal do condutor rígido | 0,2 - 6 mm² |
| Seção transversal do condutor flexível | 0,2 - 4 mm² |
| Seção transversal do condutor flexível (com terminal/ilho) | 0,2 - 4 mm² |
| Especificação do parafuso de travamento | M3 |
| Torque do parafuso de travamento | 0,5 N.m |
| Especificação do parafuso de fixação | / |
| Torque do parafuso de fixação | / |
| Comprimento de decapagem do fio | 9 - 11 mm |
| Grupo de uso (Use group) | B/C |
| Seção transversal nominal (AWG) | 26 - 10 AWG |
