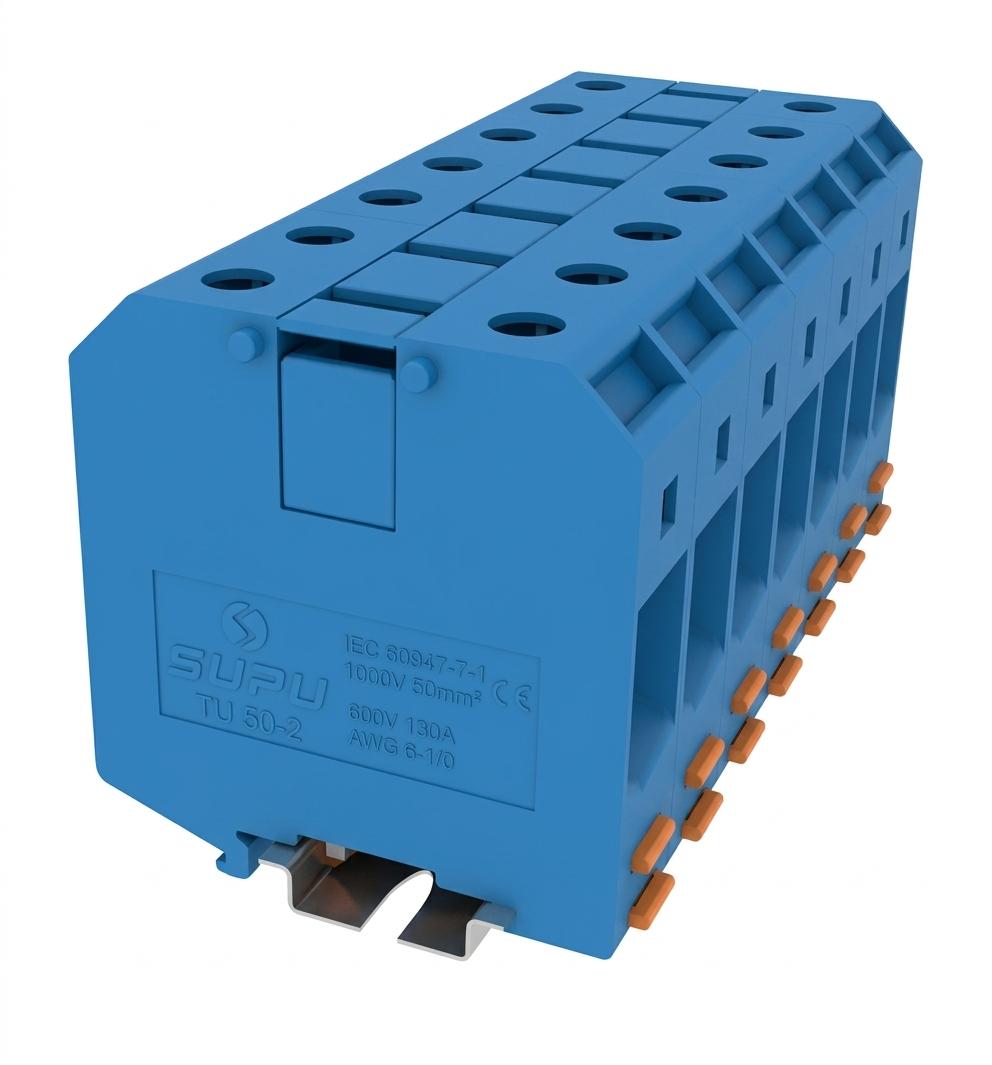

[1017997]TU50-2-BU BORNE DE PASSAGEM 50MM AZUL


Sistema de conexão por parafuso, consagrado no mercado brasileiro e utilizado de maneira expressiva nas montagens dos painéis elétricos, sendo caracterizado pela sua robustez, elevada qualidade de contato, excelente resistência à tração e corrosão.
  • Conexão Parafuso
  • Cor Azul
  • Construído com materiais plásticos isolantes de alta tecnologia, recebe reforço de fibras de vidro e aditivos retardadores de chamas que oferece excelente resistência a altas temperaturas.
  • Baixo coeficiente de expansão térmica, em conformidade com as exigências UL-94 VO.
  • Possui sistema de fixação seguro para trilhos TS-35
  • Produto preparado para o exigente mercado europeu, aprovado nos mais rigorosos testes de funcionamento realizados por órgãos certificadores internacionais e as especificações técnicas atendem a norma IEC 60947-7-1.
  • Grande número de acessórios disponíveis, como:
    • Jumpers externos;
    • Pontes conectoras;
    • Tampas;

CÓDIGO: 1017997

[1017997]TU50-2-BU BORNE DE PASSAGEM 50MM AZUL

UN. PC

Informação Técnica
Desenhos Técnicos
Parâmetro Valor
ID SUPU TU50-2-GY
Largura 20,4 mm
Número de níveis 1
Número de conexões 2
Método de conexão Conexão por parafuso
Nível de proteção IP20
Material de isolamento PA66
Grupo de material de isolamento I
Material de contato Liga de cobre
Revestimento de contato Estanhado (Sn)
Temperatura ambiente (operação) -40°C ~ 105°C
Temperatura ambiente (montagem) -5°C ~ 70°C
Temperatura ambiente (armazenamento) -25°C ~ 60°C
Umidade permitida (armazenamento/transporte) 30% ~ 70%
Tipo de produto Bloco de terminais de entrada lateral
Corrente Nominal IEC 150A
Tensão Nominal IEC 1000V
Categoria de sobretensão III
Grau de poluição 3
Tensão de impulso nominal 8kV
Corrente Nominal UL 150A
Tensão Nominal UL 600V
Seção transversal do condutor, rígido 16-70mm²
Seção transversal do condutor, flexível 25-70mm²
Seção transversal do condutor, flexível com terminal 25-50mm²
Especificação do parafuso de trava M6 (hexagonal)
Torque do parafuso de trava 3N.m
Especificação do parafuso fixo /
Torque do parafuso de fixação (¿¿¿¿¿¿) /
Comprimento de decapagem 23-25mm
Grupo de uso B/C
Seção transversal nominal 16-1/0AWG
Corrente Nominal UL (Repetido) 150A
Tensão Nominal UL (Provavelmente Tensão, mas diz Corrente na imagem) 600V
