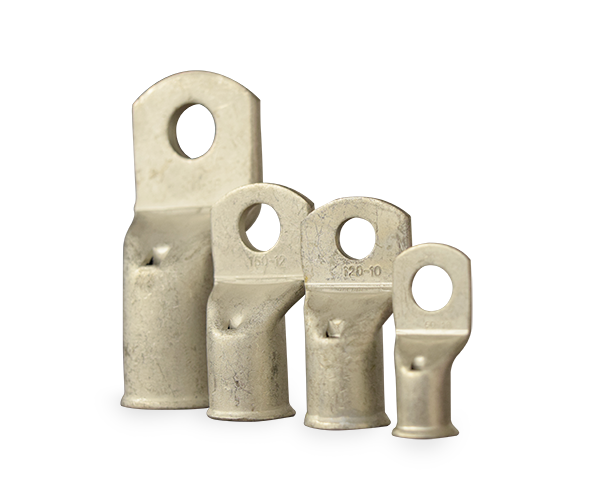

TERMINAIS DE COMPRESSÃO

BIMETÁLICOS


  • Aplicação para ligação de cabo-barramento (cabo Alumínio-Al e barramento de Cobre-CU);
  • Estrutura que oferece:
    • Maior condutividade entre cabo e terminal;
    • Melhor conexão entre terminal e barramento;
    • Elimina a possibilidade de oxidação galvânica entre os contatos;

Selecione um modelo para adicionar ao seu orçamento
Selecione ID Modelo UN
22456 TB-10 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 10mm² PC
24026 TBN-35 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 35mm² PC
24027 TBN-50TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 50mm² PC
24028 TBN-120 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 120mm² PC
24878 TB-400-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 400mm² M12 PC
24014 TB-150-17 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 150mm² M16 PC
24015 TB-185-17TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 185mm² M16 PC
24016 TB-240-17 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 240mm² M16 PC
24029 TB-400-11 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 400mm² M10 PC
23926 TB-185-11 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 185mm² M10 PC
22457 TB-16 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 16mm² PC
22458 TB- 25TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 25mm² PC
21984 TB-70-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 70mm² M12 PC
21203 TB-95-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 95mm² M12 PC
21418 TB-120-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 120mm² M12 PC
22461 TB-150-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 150mm² M12 PC
22462 TB-185-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 185mm² M12 PC
21417 TB-240-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 240mm² M12 PC
22463 TB-300-13 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 300mm² PC
21204 TB-400-17 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 400mm² M16 PC
22464 TB-500 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 500mm² PC
22465 TB-630 TERMINAL DE COMPRESSÃO BIMETÁLICO PARA CABO 630mm² PC
Gerar PDF

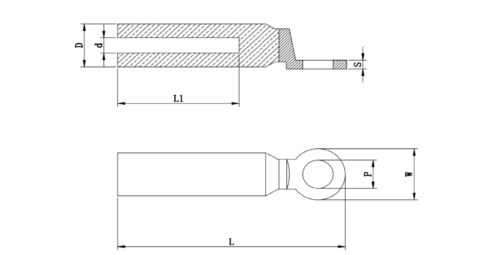

ID Modelo P ± 0.3 D ± 0.5 d ± 0.5 L ± 3 L1 ± 0.3 W ± 0.5 W 0.5
22459 TB-35 ø11 ø16 ø8.5 80 40 ø20 3
22460 TB-50 ø13 ø20 ø10 90 43 ø25 4.5
21984 TB-70 ø13 ø20 ø11.5 90 43 ø25 4.5
21203 TB-95 ø13 ø20 ø13.5 90 43 ø25 4.5
21418 TB-120 ø13 ø25 ø15 115 59 ø30 5.5
22461 TB-150 ø13 ø25 ø16.5 115 59 ø30 5.5
22462 TB-185 ø13 ø32 ø18.5 122 60 ø35 6
21417 TB-240 ø13 ø32 ø21 122 60 ø35 6
22463 TB-300 ø13 ø34 ø23.5 128 65 ø35 6
21204 TB-400 ø17 ø40 ø26 160 90 ø36 6
