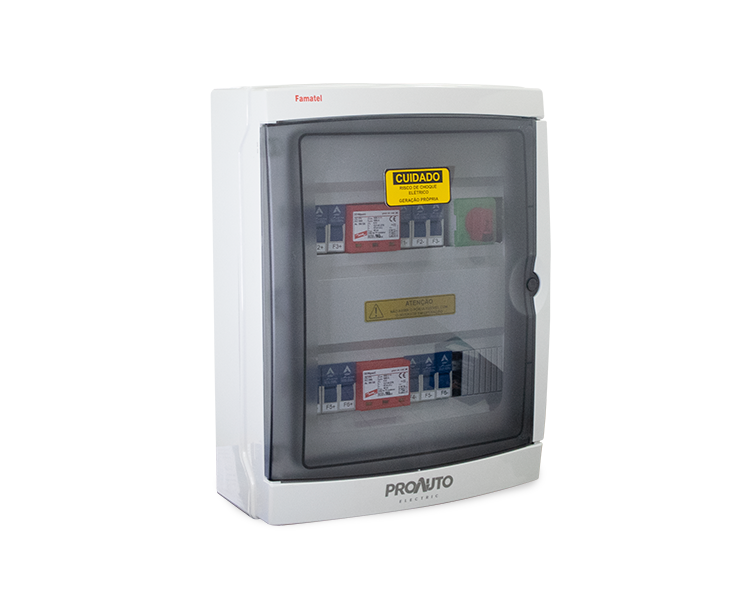

STRING BOX – SB-6E-1S-1005DC

STRING BOX - 6 ENTRADAS E 1 SAÍDA


  • 1 MPPT:
    • 6 Entradas MPPT1;
  • Fabricado com alto padrão de qualidade;
  • Todos os componentes possuem certificados;
  • Proteção das caixas:
    • UV (conforme norma IEC 60529);
    • IP65;

Selecione um modelo para adicionar ao seu orçamento
Selecione ID Modelo UN
23641 SBF-6E-1S-100A-1005VDC STRING BOX PC
Gerar PDF
CARATERÍSTICAS DA CAIXA
GRAU DE PROTEÇÃO: IP65
MATERIAL Poliéster/Fibra de vidro
TIPO DE MONTAGEM Sobrepor
TEMPERATURA DE ARMAZENAMENTO: -30°C/+85
UMIDADE RELATIVA DO AR:  Até 90%
DIMENSÕES (A x L x P): 600 x 500 x 230mm
GRAU DE RESISTÊNCIA MECÂNICA:  IK08
TIPO DE FIXAÇÃO Trilho de fixação
ID PRODUTO: 23641
QUANTIDADE DE ENTRADAS: 6
QUANTIDADE DE SAÍDAS: 1
QUANTIDADE DE MPPT: 1
TENSÃO NOMINAL MÁXIMA: 1005VCC
CORRENTE NOMINAL MÁXIMA: 100A
CORRENTE DO FUSÍVEL: 12A
MODELO SECCIONADORA: S5-02004PRO+DS-SI11+DS-PI11
QUANTIDADE DE SECCIONADORA: 1
TIPO DE CONEXÃO DE ENTRADA:  Fusíveis
BITOLA MÁXIMA DO CABO DA ENTRADA:  6 mm²
BITOLA MÁXIMA DO CABO DE SAÍDA:  N/D
TIPO DE CONEXÃO DE SAÍDA: Direto na Chave
DPS
MODELO DPS: DEHN - 950530
TENSÃO NOMINAL REDE:  1005VCC
TENSÃO MÁXIMA DE FUNCIONAMENTO:  1005VCC
TIPO DE PROTEÇÃO:   Classe 2
QUANTIDADE DE DPS: 1
CORRENTE DE DESCARGA NOMINAL(In): 12.5 kA
CORRENTE DE DESCARGA MÁXIMA(Itotal): 40 kA
NÍVEL DE PROTEÇÃO(Up): 4 kV
CORRENTE DE CURTO-CIRCUITO: 10 kA
CONTATO DE FALHA: NÃO
