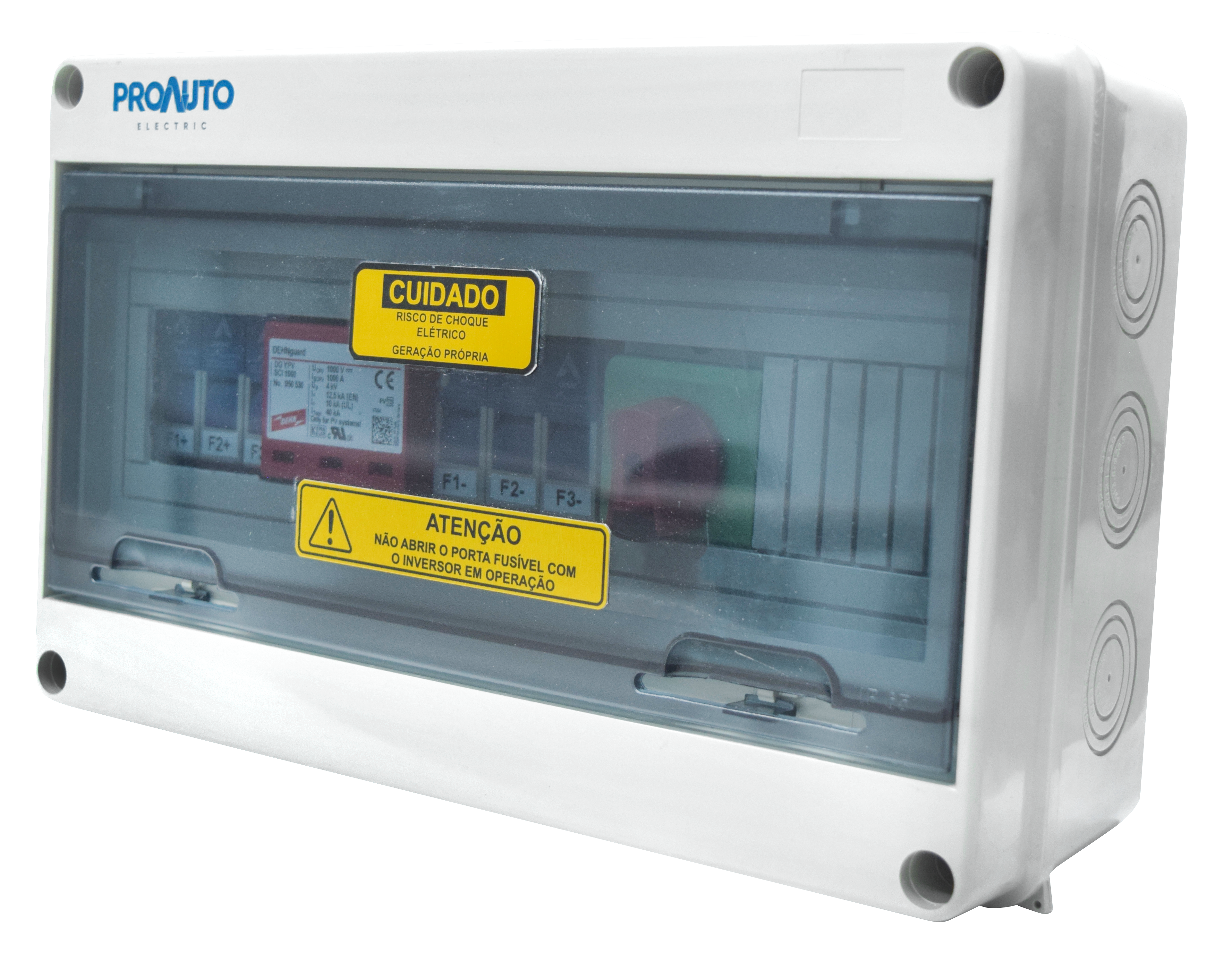

STRING BOX – SB-3E-1S-1005DC

STRING BOX - 3 ENTRADAS E 1 SAÍDA


  • 1 MPPT:
    • 3 Entradas MPPT1;
  • Fabricado com alto padrão de qualidade;
  • Todos os componentes possuem certificados;
  • Proteção das caixas:
    • UV (conforme norma IEC 60529);
    • IP65;

Selecione um modelo para adicionar ao seu orçamento
Selecione ID Modelo UN
26436 SB-3E-1S-40A-1005VDC STRING BOX PC
Gerar PDF
CARATERÍSTICAS DA CAIXA
GRAU DE PROTEÇÃO: IP65
MATERIAL ABS Termoplástico
TIPO DE MONTAGEM Sobrepor
PESO 1,7 KG
TEMPERATURA DE ARMAZENAMENTO: -25°C/+90
UMIDADE RELATIVA DO AR:  Até 90%
DIMENSÕES (A x L x P): 230 x 430 x 125mm
GRAU DE RESISTÊNCIA MECÂNICA:  IK08
TIPO DE FIXAÇÃO Trilho de fixação
ID PRODUTO: 26436
QUANTIDADE DE ENTRADAS: 3
QUANTIDADE DE SAÍDAS: 1
QUANTIDADE DE MPPT: 1
TENSÃO NOMINAL MÁXIMA: 1005VCC
CORRENTE NOMINAL MÁXIMA: 40A
CORRENTE DO FUSÍVEL: 15A
MODELO SECCIONADORA: PEDS150H
QUANTIDADE DE SECCIONADORA: 1
TIPO DE CONEXÃO DE ENTRADA:  Fusíveis
BITOLA MÁXIMA DO CABO DA ENTRADA:   6 mm²
BITOLA MÁXIMA DO CABO DE SAÍDA:  6 mm²
TIPO DE CONEXÃO DE SAÍDA: Borne
DPS
MODELO DPS: DEHN - 950530
TENSÃO NOMINAL REDE:  1005VCC
TENSÃO MÁXIMA DE FUNCIONAMENTO:  1005VCC
TIPO DE PROTEÇÃO:  Classe 2
QUANTIDADE DE DPS: 1
CORRENTE DE DESCARGA NOMINAL(In): 12.5 kA
CORRENTE DE DESCARGA MÁXIMA(Itotal): 40 kA
NÍVEL DE PROTEÇÃO(Up): 4 kV
CORRENTE DE CURTO-CIRCUITO: 10 kA
CONTATO DE FALHA: NÃO
