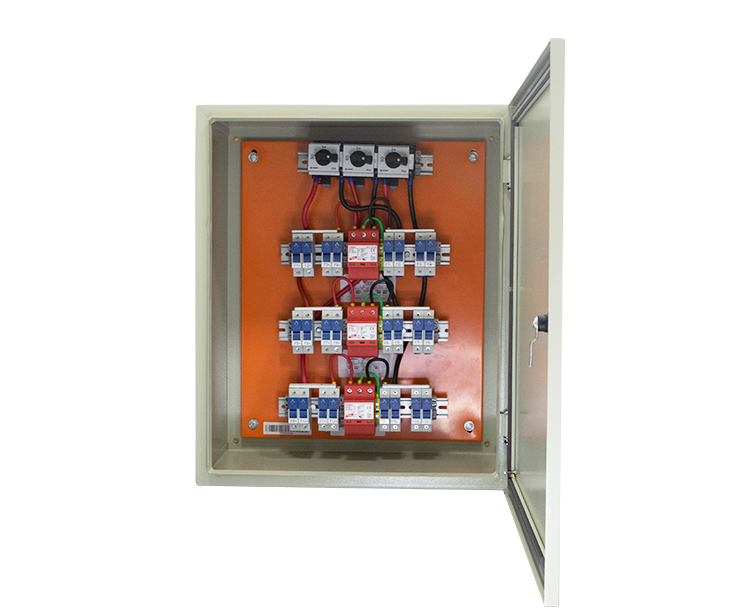

STRING BOX – SB-12E-3S-1005DC

STRING BOX - 12 ENTRADAS E 3 SAÍDAS


  • 3 MPPT:
    • 4 Entradas MPPT1;
    • 4 Entradas MPPT2;
    • 4 Entradas MPPT3;
  • Fabricado com alto padrão de qualidade;
  • Todos os componentes possuem certificados;
  • Proteção das caixas:
    • UV (conforme norma IEC 60529);
    • IP65;

Selecione um modelo para adicionar ao seu orçamento
Selecione ID Modelo UN
23683 SBF-12E-3S-3X40A-1005VDC STRING BOX PC
Gerar PDF
CARATERÍSTICAS DA CAIXA
GRAU DE PROTEÇÃO: IP65
MATERIAL Metálica
TIPO DE MONTAGEM Sobrepor
TEMPERATURA DE ARMAZENAMENTO: -30°C/+85
UMIDADE RELATIVA DO AR:  Até 90%
DIMENSÕES (A x L x P): 600 x 500 x 230mm
GRAU DE RESISTÊNCIA MECÂNICA:  IK10
TIPO DE FIXAÇÃO Trilho de fixação
ID PRODUTO: 23683
QUANTIDADE DE ENTRADAS: 12
QUANTIDADE DE SAÍDAS: 3
QUANTIDADE DE MPPT: 3
TENSÃO NOMINAL MÁXIMA: 1005VDC
CORRENTE NOMINAL MÁXIMA: 50A
CORRENTE DO FUSÍVEL: 15A
MODELO SECCIONADORA: MDC1A - 040
QUANTIDADE DE SECCIONADORA: 3
TIPO DE CONEXÃO DE ENTRADA:  Fusíveis
BITOLA MÁXIMA DO CABO DA ENTRADA:  6 mm²
BITOLA MÁXIMA DO CABO DE SAÍDA:  N/D
TIPO DE CONEXÃO DE SAÍDA: Direto na Chave
DPS
MODELO DPS: DEHN - 950530
TENSÃO NOMINAL REDE:  1005VDC
TENSÃO MÁXIMA DE FUNCIONAMENTO:  1005VDC
TIPO DE PROTEÇÃO:   Classe 2
QUANTIDADE DE DPS: 3
CORRENTE DE DESCARGA NOMINAL(In): 12.5 kA
CORRENTE DE DESCARGA MÁXIMA(Itotal): 40 kA
NÍVEL DE PROTEÇÃO(Up): 4 kV
CORRENTE DE CURTO-CIRCUITO: 10 kA
CONTATO DE FALHA: NÃO
