QDCA – 2P

QUADRO DE DISTRIBUIÇÃO DE CORRENTE ALTERNADA


  • Desenvolvidos através da demanda e especificação;
  • Oferece proteção para o circuito elétrico:
    • Residencial;
    • Predial;
    • Comercial;
  • Auxilia na identificação e distribuição da energia;
  • Composto por:
    • Caixa de proteção IP65;
    • Disjuntor para distribuição da energia;
    • DPS (DEHN) para proteção contra descargas atmosférica;

Selecione ID Modelo UN
19869 QDCA 20A-2P - QUADRO DE DISTRIBUIÇÃO DE CORRENTE ALTERNADA PC
19870 QDCA 25A-2P - QUADRO DE DISTRIBUIÇÃO DE CORRENTE ALTERNADA PC
20070 QDCA 32A-2P - QUADRO DE DISTRIBUIÇÃO DE CORRENTE ALTERNADA PC
20071 QDCA 40A-2P - QUADRO DE DISTRIBUIÇÃO DE CORRENTE ALTERNADA PC
ID PRODUTO: 19869 19870 20070 20071
TENSÃO NOMINAL MÁXIMA: 220V
CORRENTE NOMINAL MÁXIMA: 20A 25A 32A 40A
TIPO DO DISJUNTOR BIPOLAR

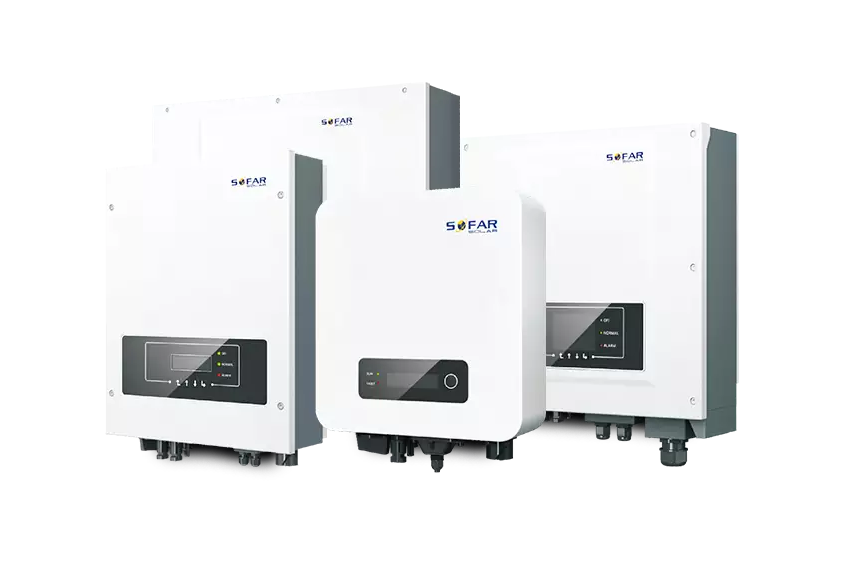

APLICADO EM UM INVERSOR MONOFASICO
QUANTIDADE DE DPS: 2
TIPO DE CONEXÃO DE ENTRADA:  Direto no Disjuntor
BITOLA MÁXIMA DO CABO DA ENTRADA:  16 mm²
BITOLA MÁXIMA DO CABO DE SAÍDA:  6 mm²
TIPO DE CONEXÃO DE SAÍDA: Bornes
DPS
MODELO DPS: DEHN - 952070
TENSÃO NOMINAL REDE:  220Vca
TENSÃO MÁXIMA DE FUNCIONAMENTO:  254Vca
TIPO DE PROTEÇÃO:  Classe 2
CORRENTE DE DESCARGA NOMINAL (In): 20 kA
CORRENTE DE DESCARGA MÁXIMA (Itotal): 40 kA
NÍVEL DE PROTEÇÃO(Up): 1,5 kV
CONTATO DE FALHA: NÃO
CARACTERÍSTICAS DA CAIXA
GRAU DE PROTEÇÃO: IP65
MATERIAL: ABS Termoplástico
TIPO DE MONTAGEM: Sobrepor
TEMPERATURA DE ARMAZENAMENTO: -25°C/+40
UMIDADE RELATIVA DO AR:  Até 90%
ALTITUDE MÁXIMA DE OPERAÇÃO: 1000 Metros
DIMENSÕES (A x L x P): 217 x 235 x 117
GRAU DE RESISTÊNCIA MECÂNICA:  IK08
TIPO DE FIXAÇÃO: Trilho de Fixação
