Série TT

DSHTT255 (FM)


Proteção contra sobretensões combinados pre-ligados e optimizados para sistemas TT.
  • Tensão nominal de 230/400 V (configuração 3 + 1).
  • Tipo 1 + 2 com design compacto facilitando a sua aplicação e instalação.
  • Cumpre os requisitos mínimos sobre a capacidade de descarga da corrente de raio de acordo com IEC 60364-5-53
  • Permite a proteção de equipamentos finais.
  • Capacidade de descarga até 50 kA (10/350 μs) e alta capacidade de extinção de corrente de seguimento (Ifi = 25 kArms).
  • Com contato de sinalização remota.

Selecione ID Modelo UN
15688 DSHTT255 PROTEÇÃO COMBINADA CLASS I+II 941310 PC
17482 DSHTT255FM PROTEÇÃO COMBINADA CLASSE I+II C/ SIN/ REMOTA 941315 PC

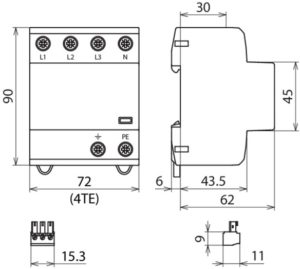

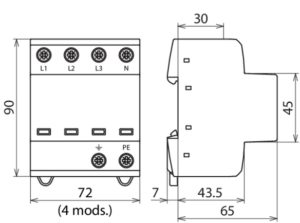

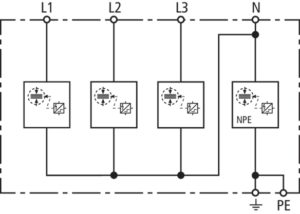

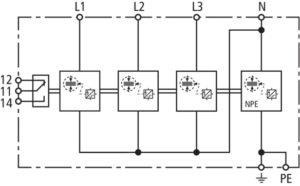

ID 15688 17482
Código 941 310 941 315
Modelo DSH TT 255 DSH TT 255FM
Tipo do DPS tipo 1 + 2 tipo 1 + 2
Tipo do DPS de acordo com EN 61643-11 / IEC 61643-11 tipo 1 + 2 / classe I + II tipo 1 + 2 / classe I + II
Coordenação de energia com terminais do equipamento (≤ 10 m) tipo 1 + tipo 2 + tipo 3 tipo 1 + tipo 2 + tipo 3
Temperatura de operação (TU ) -40 °C ... +80 °C -40 °C ... +80 °C
Estado de operação / indicação de falha verde / vermelho verde / vermelho
Número de portas 1 1
Para montagem em trilho DIN 35 mm trilho DIN 35 mm
Material do invólucro termoplastico, vermelho, UL 94 V-0 termoplastico, vermelho, UL 94 V-0
Local de instalação instalação interna instalação interna
Grau de proteção IP 20 IP 20
Capacidade 4 módulos, DIN 43880 4 módulos, DIN 43880
Peso 480 g 448 g
ID 15688 17482
Código 941 310 941 315
Modelo DSH TT 255 DSH TT 255FM
Tensão Máxima de operação contínua (c.a.) (UC ) 255 V (50 / 60 Hz) 255 V (50 / 60 Hz)
Corrente de impulso do raio (10/350 µs) [L1+L2+L3+N-PE] (Itotal) 50 kA 50 kA
Corrente de impulso do raio  (10/350 µs) [L-N]/[N-PE] (Iimp) 12,5 / 50 kA 12,5 / 50 kA
Corrente de descarga nominal (8/20 µs) [L-N]/[N-PE] (In) 12,5 / 50 kA 12,5 / 50 kA
Nível de proteção [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV ≤ 1,5 / ≤ 1,5 kV
Proteção máxima de sobrecorrente à montante 160 A gG 160 A gG
Tensão Nominal (c.a.) (UN ) 230 / 400 V (50 / 60 Hz) 230 / 400 V (50 / 60 Hz)
Energia específica [L1+L2+L3+N-PE] (W/R) 625,00 kJ/ohms 625,00 kJ/ohms
Energia específica  [L-N]/[N-PE] (W/R) 39,06 / 625,00 kJ/ohms 39,06 / 625,00 kJ/ohms
Capacidade de extinção da corrente de seguimento [L-N]/[N-PE] (Ifi ) 25 kArms / 100 Arms 25 kArms / 100 Arms
Limitação / Seletividade da corrente de seguimento não aciona fusível de 32 A gG até 25 kArms não aciona fusível de 32 A gG até 25 kArms
Tempo de resposta (tA ) ≤ 100 ns ≤ 100 ns
Sobretensão temporária (TOV) [L-N] (UT) – Característica 440 V / 120 min. – suportabilidade 440 V / 120 min. – suportabilidade
Sobretensão temporária (TOV) [N-PE] (UT) – Característica 1200 V / 200 ms – suportabilidade 1200 V / 200 ms – suportabilidade
Seção dos condutores de conexão (L1, L2, L3, N, PE) (min. ) 1,5 mm2 solido / flexivel 1,5 mm2 solido / flexivel
Seção dos condutores de conexão (L1, L2, L3, N, PE) (max. ) 35 mm2 semi-rigido / 25 mm2 flexivel 35 mm2 semi-rigido / 25 mm2 flexivel
Tipo de contato de sinalização remota contato reversível contato reversível
Capacidade de chaveamento (c.a.) 250 V / 0,5 A 250 V / 0,5 A
Capacidade de chaveamento (c.c) 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Seção dos condutores de conexão do contato de sinal (max. ) 1,5 mm2 solido / flexivel 1,5 mm2 solido / flexivel
