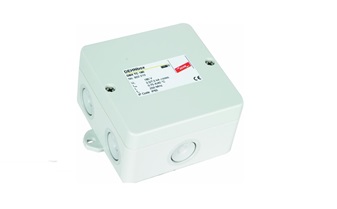

Série DBXTC180

DBXTC180

  • Capaz de transportar correntes relâmpago até 10 kA (10/350 μs) com nível de proteção de baixa tensão.
  • Capaz de proteger equipamentos finais.
  • Para a instalação em conformidade com o conceito de zona de proteção contra descargas atmosféricas nos limites de 0A - 2 e superior.
  • Fácil aplicação, adequado para montagem na parede, e possui grau de proteção IP 65.

Selecione um modelo para adicionar ao seu orçamento
Selecione ID Modelo UN
16268 INATIVO DBXTC180 - PROTEÇÃO COMBINADA PARA TECNOLOGIA DA INFORMAÇÃO 92 PC
Gerar PDF
ID 16268
Código 922210
Modelo DBXTC180
Tipo do DPS Tipo 1
Temperatura de operação (TU ) -25 °C ... +40 °C
Grau de Proteção IP 65
Material do Invólucro Policarbonato
Cor Cinza
ID 16268
Código 922210
Modelo DBXTC180
Tensão Nominal (UN ) 180 V
Tensão Máxima de operação contínua (c.c.) (UC ) 180 V
Tensão Máxima de operação contínua (c.a.) (UC ) 127 V
Corrente nominal a 45 °C (IL ) 0.75 A
D1 Corrente total de impulso do raio (10/350 µs) (Iimp ) 7.5 kA
C2 Corrente de descarga nominal total (8/20 µs) (In) 15 kA
C2 Corrente de descarga nominal por linha (8/20 µs) (In) 7.5 kA
Nivel de proteção linha-linha para In D1 (Up ) ≤ 300 V
Nivel de proteção linha-PG para In D1 (Up ) ≤ 550 V
Nivel de proteção linha-linha para 1 kV/µs C3 (Up ) ≤ 250 V
Nivel de proteção linha-PG para 1 kV/µs C3 (UP ) ≤ 550 V
Resistência de série por linha 1.8 Ω
Capacitância linha-linha (C ) ≤ 20 pF
Capacitância linha-PG (C ) ≤ 10 pF

Produtos Relacionados

BCO CL2 BE 24

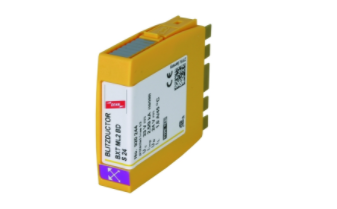

Série de Módulos – BXTML2BDS
Série de Módulos – BXTML2BEHFS

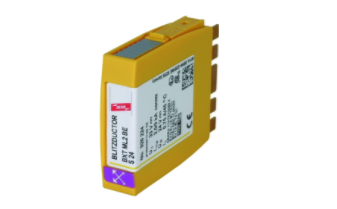

Série de Módulos – BXTML2BES
