iso685-D-P AC 0...690V DC 0...1000V - B91067030

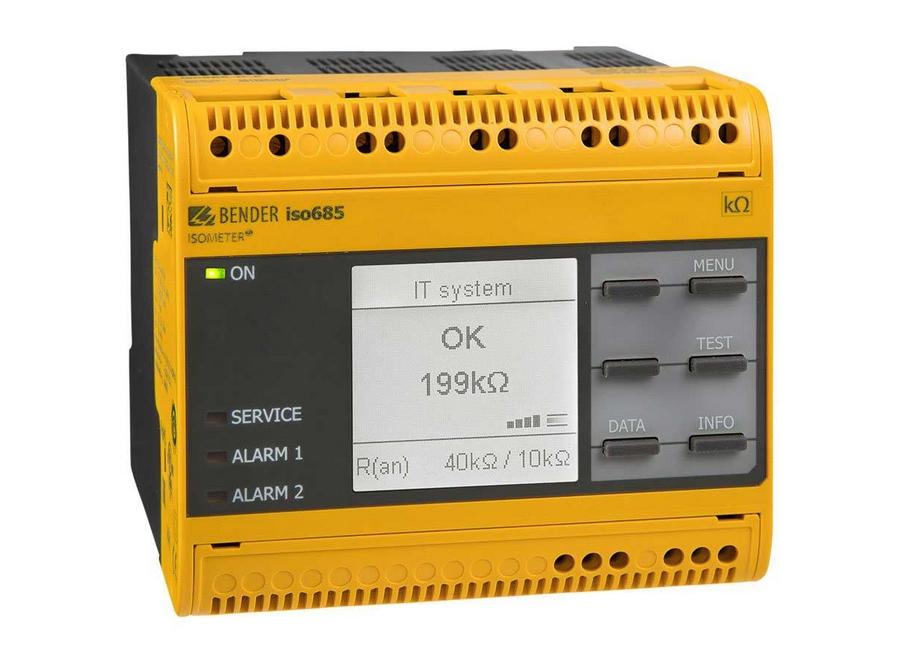

ISOMETER - Iso685-D-P

Dispositivo de Supervisão de Isolamento para sistemas IT. Monitora continuamente a resistência de isolamento de um sistema IT durante a operação e dispara um alarme quando o valor atinge o valor pré-definido. Pode ser integrado junto a um localizador de falhas para facilitar a detecção.

Aplicável em sistemas Trifásicos, AC, AC/DC e DC.
Ajuste automático de acordo com o a capacitância do sistema.
Tecnologia AMP (Adapted Measuring Pulse).
Dois ajustes de limite para alarmes individuais.
Display integrado ou avulso.
Memória interna para até 1023 alarmes.
Integrável com a linha EDS de localizadores.

CÓDIGO: 1120031

iso685-D-P AC 0...690V DC 0...1000V - B91067030

UN. PC

OUTROS MODELOS

DOWNLOADS

Informação Técnica

Desenhos Técnicos

ID	25495
Código	B91067030
Modelo	iso685-D-P
Modo de operação	Operação continua
Indice de proteção interna	IP 40
Indice de proteção dos terminais	IP 20
Montagem	Trilho DIN
Material do invólucro	Policarbonato
Dimensões	108 x 93 x 110 mm
Peso	510 g
Temperatura de operação	-25 a 55 °C
Alimentação	AC/DC 24 a 240 V
Frequência de Operação	50 a 400 Hz
Consumo em 50/60 Hz	12W / 21 A
Tensão nominal	AC 0 a 690 V / DC 0 a 1000 V / AC/DC 0 a 600 V
Frequência nominal	0,1 a 460 Hz
Resistência - Alarme 1 e 2	1kO a 10 MO
Tempo de resposta	4s (de acordo com IEC 61557-8)
Tempo de inicialização	120 s
Tensão de medição	±10 V, ±50 V
Corrente de medição	403 µA
Capacitância máxima	1000 µF
Resistência Interna	124 kO
Entradas digitais	3
Saídas digitais	2
saídas analógicas	1
Comunicação	web server/Modbus TCP/BCOM
