iso685-D-B AC 0...690V DC 0...1000V - B91067020

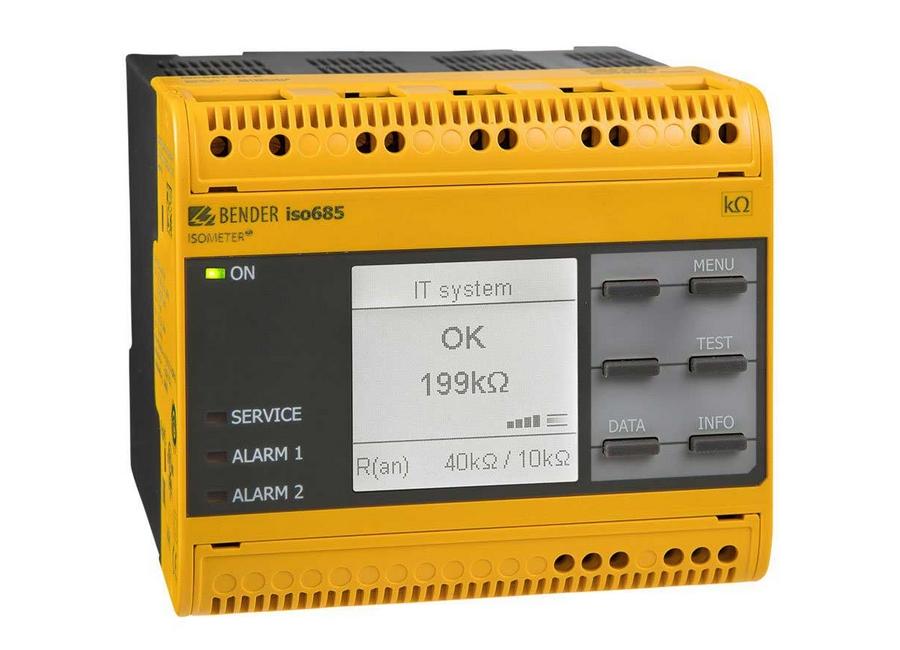

ISOMETER - Iso685-D-B

Dispositivo de Supervisão de Isolamento para sistemas IT. Monitora continuamente a resistência de isolamento de um sistema IT durante a operação e dispara um alarme quando o valor atinge o valor pré-definido. Pode ser interligado a outros Iso685-B, para realizar a supervisão de mais de um sistema.

Aplicável em sistemas Trifásicos, AC, AC/DC e DC.
Ajuste automático de acordo com o a capacitância do sistema.
Tecnologia AMP (Adapted Measuring Pulse).
Dois ajustes de limite para alarmes individuais.
Display integrado ou avulso.
Memória interna para até 1023 alarmes.
Possibilidade de interligar mais de um Iso685-B

CÓDIGO: 1120030

iso685-D-B AC 0...690V DC 0...1000V - B91067020

UN. PC

OUTROS MODELOS

DOWNLOADS

Informação Técnica

Desenhos Técnicos

Código	B91067020
Modelo	iso685-D-B
Modo de operação	Operação continua
Indice de proteção interna	IP 40
Indice de proteção dos terminais	IP 20
Montagem	Trilho DIN
Material do invólucro	Policarbonato
Dimensões	108 x 93 x 110 mm
Peso	390 g
Temperatura de operação	-25 a 55 °C
Alimentação	AC/DC 24 a 240 V
Frequência de Operação	50 a 400 Hz
Consumo em 50/60 Hz	12W / 21 A
Tensão nominal	AC 0 a 690 V / DC 0 a 1000 V / AC/DC 0 a 600 V
Frequência nominal	0,1 a 460 Hz
Resistência - Alarme 1 e 2	1kO a 10 MO
Tempo de resposta	4s (de acordo com IEC 61557-8)
Tempo de inicialização	120 s
Tensão de medição	±10 V, ±50 V
Corrente de medição	403 µA
Capacitância máxima	1000 µF
Resistência Interna	124 kO
Entradas digitais	3
Saídas digitais	2
saídas analógicas	1
Comunicação	web server/Modbus TCP/BCOM
